一体化泵闸
一体化泵闸 ReachenGATE 是将泵站与水闸集成为一个整体装置的系统,构成自带潜水泵的水闸,是集成了启闭系统、拦污系统、液位监控、水质监测、智能控制等多种附属设施为一体的集成化系统。
在线咨询

一体化泵闸 ReachenGATE 是将泵站与水闸集成为一个整体装置的系统,构成自带潜水泵的水闸,是集成了启闭系统、拦污系统、液位监控、水质监测、智能控制等多种附属设施为一体的集成化系统。

产品特点

一体化泵闸宜布置于河道内,无需再建造单独的泵房,整套机构紧凑完美,占地少、节约土地资源,减少工程征地拆迁费用。亦不影响河道行洪及水生态环境控制。工厂预制,设备配合精准,安装维护简单,泵送更优,管理智能。

良成进行一体化泵闸的设计、制造已经有几年的历史,积累了丰富的经验。良成的一体化泵闸不但完美地对水泵、闸门进行了最优化设计,还通过自主开发的智能化监控系统实现了操控的简化,可通过手机APP 随时随地对泵闸设备进行监控。结构集约高效、操控简便易行使得良成的一体化泵闸产品得到了广泛的应用。

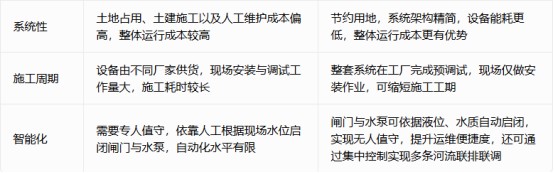

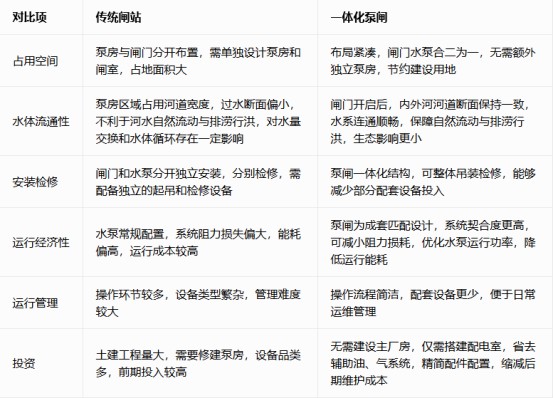

优势分析


传统泵闸

分体式泵闸,采用水泵和水闸分开布置的方式,在河道截面处布置一扇闸门,在闸门的一侧或两侧布置泵站;



一体化泵闸

将潜水泵安装在闸门上,水闸和泵站合二为一,不需单独建泵房



产品应用

广泛应用于河道整治和内涝治理,适用于中低扬程、不同圩区间的闸站工程,不仅可以实现单向排水,还可满足双向补水和水循环。在我国城市和乡镇内河排涝、调水及农田水利工程中应用前景广阔。

◇防洪排涝

用于城镇排涝或行洪通道的汛期排水,系统化实现城市水系排水系统。

◇河道补水 / 换水、黑臭水体整治

可用于城镇水系中的水体循环和黑臭河道系统化整治,对内河进行补水、换水,增强河道水动力和底层流动性,减少淤积消除黑臭。

◇内河内湖调蓄

可用于城镇内河或内湖旱季调蓄,汛期排空,智能化实现蓄排结合。

应用场景

◇内河内湖排涝泵站(新建 / 改造)◇河道水闸升级改造(水闸变为泵闸)

◇内河内湖补水 / 换水泵闸

◇景观水体循环泵闸

◇内河内湖调蓄泵闸

内河内湖防洪排涝泵闸

一体化泵闸工程投资小、建设周期短、占地面积小、安装方便、迅速高效, 其配有的大流量低扬程潜水泵防洪排涝效果显著。


内河内湖 补水 / 换水泵闸

一体化泵闸可向内河注入大量清洁水, 缓解内河旱情。


生态治水景观水体循环泵闸

许多河道上下游河底标高接近,水流不畅、流速过慢,水质受到严重影响。一体化泵闸能提高河道水动力,让河道形成单向流,提高水质环境。



治理原则

源头治污、沿海截污、内河清污、管网清疏、雨污分流

实现目标

“雨天排涝,晴天补水” “水清、河畅、安全、生态”

良成一体化泵闸优点

◇ 低水位运行

通过最新设计的水力模型,解决了引起振动的吸入旋涡问题,可在超低水位运行

◇ 维护检修

水泵闸门联结成一体,泵闸系统可整体吊装; 水泵与闸门为法兰连接,安装拆卸简便

◇ 运行管理

采用智能监控系统,实现无人值守,自动控制; 组成设备少,节约大量配件,维护成本低

效益分析

◇ 大大降低泵站的占地面积

传统泵站需要为泵站和前后池留出很大的空间,这就会产生购买土地的成本和很长的现场准备时间。使用一体化泵闸后,就不需要泵站和集水池,空间要求降到最低。

◇ 能耗更低,运行成本低 ◇ 可靠性较高 ◇ 建设总投资较低 ◇ 运行管理 ◇ 智能化控制


产品优势

施工安全

周密的施工组织设计,丰富的深基坑经验 节约现场施工时间

» 将主要工程内容在工厂 预先完成,极大节约现场施工内容和时间 。

» 丰富的深基坑设计施工经验,解决 设备抗浮 性能以及地质变化对筒体的影响;

» 施工组织设计科学合理周密,经验丰富的建造师 现场指导施工 ;

» 开挖、回填、管路对接严格执行工艺,精心调试系统。

智能控制运行安全

泵站内部特殊布局设计, 高配置智能运行

» 根据流体力学原理,设计了旋流底盆,配合叶轮的流动状态。既提高了水力条件提升了 泵效率 ,又满足了超低液位 自清理沉积和浮渣 的功能。

» 高配置国际品牌部件,工厂化制作,成熟设计

» 通过科技局组织的科技成果鉴定,鉴定结论为国内同类产品先进水平。

高效节能

良成一体化泵站节能30%

» 配套无堵塞高效污水泵

» 自主著作权智能泵送系统软件, 以启动液位,合理设置泵的启动数量和次数,实现高效节能。

» 筒体底部设置旋流底盆 ,改进水泵入流状态,使水泵效率更高。

» 水泵性能曲线与泵站装置特性曲线实现合理匹配,确保水泵保持在高效点运行

» 良成专利PID整定、恒液位变量排水技术,实现软控节能目标。

维护安全

无人值守、远程监控, 节省维护成本,安全性能高

» 独有国家专利监控管理系统, 无需专人维护泵站 ,减少维护工时,降低维护风险。

» 实现 远程控制 起停水泵,无需人工现场维护操作,提高安全率。

» 泵站配套安全绳,安全格栅,有毒气体检测仪及通风强排装置等 安全配套措施 ,确保维护维修人员人身安全。

公司实力

研发实力

性能革新,更合适的产品性能

» “集成式预制排水泵站工程技术研究中心”依托单位

»  专业研发团队,与多家高校合作,专注产品更新迭代,荣获发明专利3项,实用新型专利28项,满足客户需求

工厂实力

更优越的产品品质

» 20000平米生产车间,8套生产线,10年以上生产经验,打造更信赖的产品品质,使泵站做工更精细;

» 制造严格遵循ISO9001国际质量管理体系标准、ISO14001环境管理体系标准;

占地小、快捷安装

更实惠的产品报价

» 节省占地、节省现场施工时间和费用

» 体积小,重量轻便,安装快捷,节省人力安装、运输成本

» 筒体采用先进的材质,造价成本更低

服务系统

更省心的产品维护

»  售前:工地现场实地考察,提供施工建议,避免安装不规范造成的质量问题;

»  售中:派遣专业人员上门负责指导安装、调试运行,提供产品培训;

»  售后:为用户提供终身保养维修服务。
