智能一体化截污井

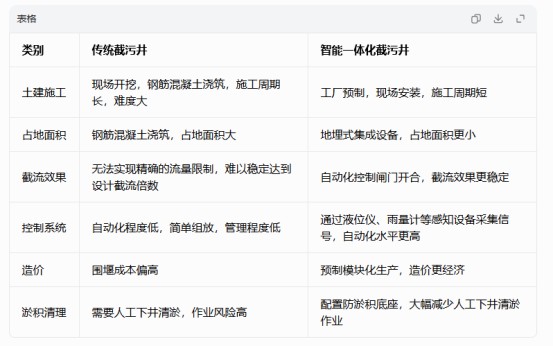

智能一体化截污井是传统截污井的升级版,相比与传统截污井,不仅晴天有截污功能,还能使用太阳能光伏自动充电,对雨量进行测定,并且可调雨量数值,在不同雨量情况下都可以自行判断,自动开启或关闭闸门,实现智能截污。
在线咨询

智能一体化截污井是传统截污井的升级版,相比与传统截污井,不仅晴天有截污功能,还能使用太阳能光伏自动充电,对雨量进行测定,并且可调雨量数值,在不同雨量情况下都可以自行判断,自动开启或关闭闸门,实现智能截污。


智能一体化截污井概述

晴天时,管道内的部分污水通过截污井流向污水管道,做到晴天时污水零直排。

降雨时,初期的地面雨水比较脏,如果进入河道对河道水质造成污染。通过雨量计判断降雨量的大小,让脏的初期雨水进入污水管。

降雨中后期时,雨水相对比较干净,通过截污井直排河道, 减少雨水对污水网负荷,确保污水网正常运行。

在雨天时当污水管内水位比较高时,容易造成污水溢流进入河道。此时通过截污井内液位信号,自动关闭排水闸门,免污水溢流到河道。

当汛期河道水位比较高时,容易造成河水倒灌到污水管。此时通过液位信号自动关闭溢流口闸门,防止河水倒灌。

选型需要的资料数据

进水口管径,标高,污水水量,雨水水量,污水出口管径,截流倍数。


型号示例


应用范围

·合流管网截污    ·初期雨水排放    ·小区排水管与市政道路管网衔接    ·道路交口管道衔接处    ·河道排放口

优势特点

安装维护方便、工厂化预制、智能控制远程监控、造价低施工周期短、自动清理淤泥避免造成淤积。

智能一体化截污井主要组成

智能一体化截污井主要是由井筒、截污闸、排水闸、污水提升装置、液位仪、雨量计、格栅、云监控平台等设施组成的。


智能一体化截污井主要功能

排水闸、截污闸及水泵控制通过液位仪、雨量计等感知仪器控制 , 控制方式及功能加下 :

污水截流

在暗渠或下游污水管网低水位条件下 , 晴天排水闸关闭 , 暗渠或管道污水通过合流制管道入截污井 , 自流至下游污水管道,下游管道水位较高时,通过井筒内的水泵根据井筒内水位自动启动并提升污水至处理设施 , 或提升至下游污水管,且可以防止河水倒灌,实现污水压力截流;

初雨限流

初雨时排水闸根据井内外水位调整开度 , 截污闸根据水质及水位调整开度限流。

雨季直排

随着降雨增加 , 井内水位上升、水质浓度降低,到预设水位时 , 排水闸开始根据水位调整开度,向下打开 , 使上层污染较小水体溢出,同时截污闸逐渐减少开度限制截流量,降雨量达到一定值时 , 排水闸可以完全打开并关闭截污闸 , 雨水流入自然水体,从而实现雨水直排。

雨前排空

根据天气信息,在降雨前期,关闭截污闸启动潜污泵,动力提升排出污水,大限度减少合流管网中的污水 , 增加管网自身的调蓄空间,降雨开始 , 根据井内水质和井内外水位 , 控制水泵的启停和排水闸的开度。

一体化截污井监测和远程管理系统

一体化截污井配有先进的自主研发的监测和远程管理系统,可以将数据上传到云端,通过中央控制,实现多处截污井、多点雨量计联合调控,提高截污排涝的工作效率。此外,根据动态水位和气象数据,能自动实现闸门启闭和泵的启停,在晴天和雨天自动控制,实现无人值守。各种智能控制设备、基于云计算的远程监控软件研发获得社会的高度评价。良成不仅仅定制客户所需的智能一体化截污井,更是为客户量身设计智能化监控系统,保证海绵城市管理的完美运行。

产品优势

施工安全

周密的施工组织设计,丰富的深基坑经验 节约现场施工时间

» 将主要工程内容在工厂 预先完成,极大节约现场施工内容和时间 。

» 丰富的深基坑设计施工经验,解决 设备抗浮 性能以及地质变化对筒体的影响;

» 施工组织设计科学合理周密,经验丰富的建造师 现场指导施工 ;

» 开挖、回填、管路对接严格执行工艺,精心调试系统。

智能控制运行安全

泵站内部特殊布局设计, 高配置智能运行

» 根据流体力学原理,设计了旋流底盆,配合叶轮的流动状态。既提高了水力条件提升了 泵效率 ,又满足了超低液位 自清理沉积和浮渣 的功能。

» 高配置国际品牌部件,工厂化制作,成熟设计

» 通过科技局组织的科技成果鉴定,鉴定结论为国内同类产品先进水平。

高效节能

良成一体化泵站节能30%

» 配套无堵塞高效污水泵

» 自主著作权智能泵送系统软件, 以启动液位,合理设置泵的启动数量和次数,实现高效节能。

» 筒体底部设置旋流底盆 ,改进水泵入流状态,使水泵效率更高。

» 水泵性能曲线与泵站装置特性曲线实现合理匹配,确保水泵保持在高效点运行

» 良成专利PID整定、恒液位变量排水技术,实现软控节能目标。

维护安全

无人值守、远程监控, 节省维护成本,安全性能高

» 独有国家专利监控管理系统, 无需专人维护泵站 ,减少维护工时,降低维护风险。

» 实现 远程控制 起停水泵,无需人工现场维护操作,提高安全率。

» 泵站配套安全绳,安全格栅,有毒气体检测仪及通风强排装置等 安全配套措施 ,确保维护维修人员人身安全。

公司实力

研发实力

性能革新,更合适的产品性能

» “集成式预制排水泵站工程技术研究中心”依托单位

»  专业研发团队,与多家高校合作,专注产品更新迭代,荣获发明专利3项,实用新型专利28项,满足客户需求

工厂实力

更优越的产品品质

» 20000平米生产车间,8套生产线,10年以上生产经验,打造更信赖的产品品质,使泵站做工更精细;

» 制造严格遵循ISO9001国际质量管理体系标准、ISO14001环境管理体系标准;

占地小、快捷安装

更实惠的产品报价

» 节省占地、节省现场施工时间和费用

» 体积小,重量轻便,安装快捷,节省人力安装、运输成本

» 筒体采用先进的材质,造价成本更低

服务系统

更省心的产品维护

»  售前:工地现场实地考察,提供施工建议,避免安装不规范造成的质量问题;

»  售中:派遣专业人员上门负责指导安装、调试运行,提供产品培训;

»  售后:为用户提供终身保养维修服务。
